當前位置：首頁 > 產品中心 > 普泰克溫控系統 > 高低溫一體機 > 工藝過程密閉循環控溫系統
簡要描述：工藝過程密閉循環控溫系統選配PLC編程系統，智能、可視化操作，+0.05°C高精度溫控，故障自診斷警報、過載保護、超溫自動斷電等10+安全保護。
產品型號：PTHC產品產地：上海更新時間：2024-12-16訪 問 量：3779產品分類
詳細介紹

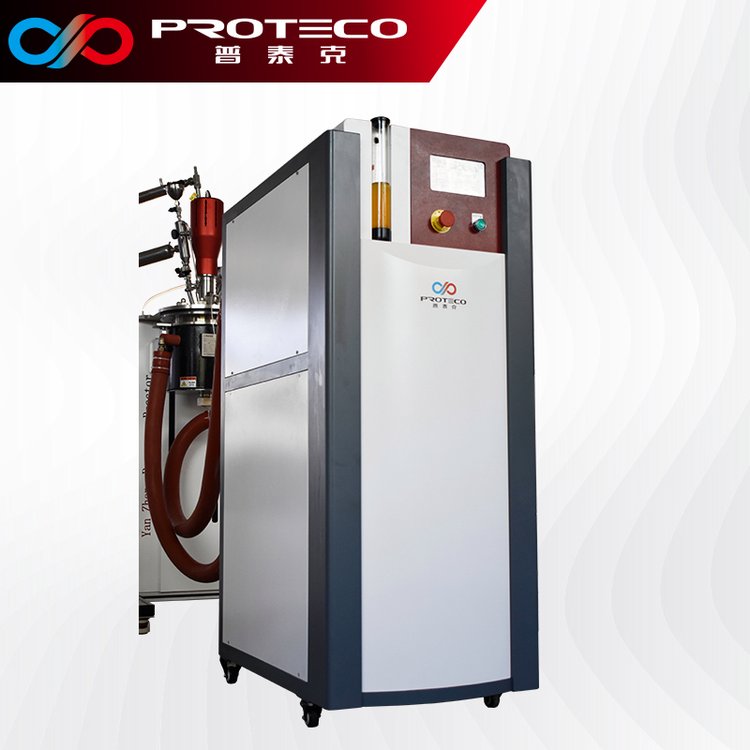

工藝過程密閉循環控溫系統
| 型號 | PTHC-B2.5 | PTHC-B3.5 | PTHC-B5.5 | PTHC-B7.5 | PTHC-B10 | PTHC-B15 | PTHC-B25 | PTHC-B35 | ||||||||||

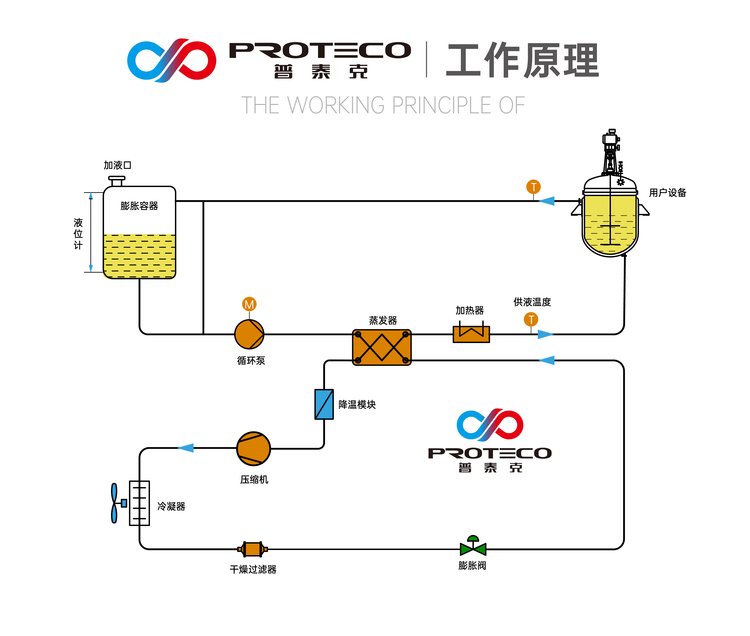

| 制冷加熱方式 | 制冷：蒸汽壓縮式制冷，加熱：電加熱 | |||||||||||||||||

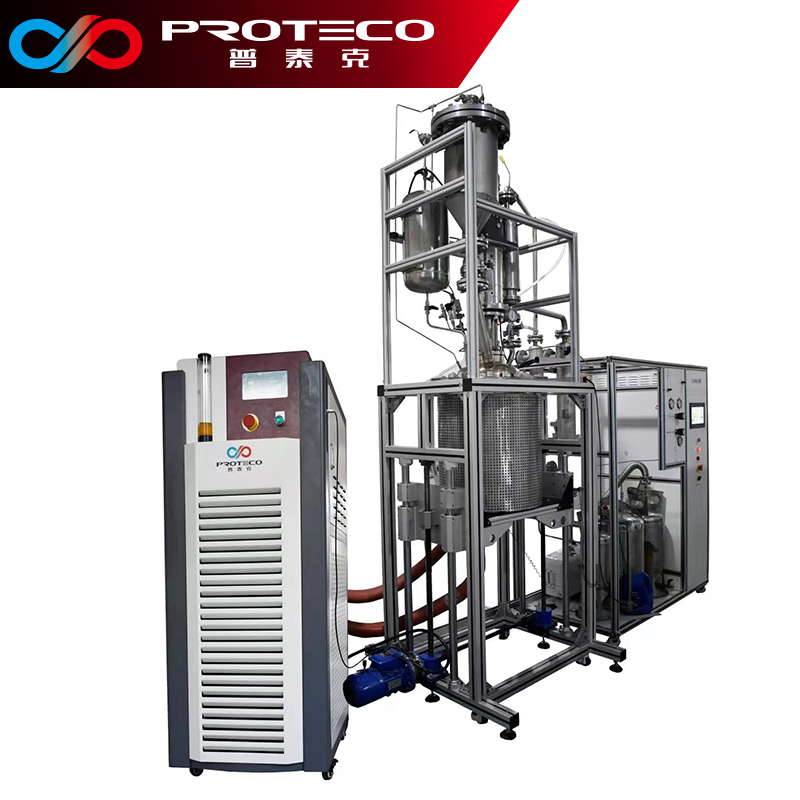

| 主要應用 | 本產品適用于需要快速加熱和降溫的外部應用，對玻璃反應釜、金屬反應釜、生物反應器等進行升降溫、恒溫控制，材料測試，尤其適合在反應過程中有需熱、放熱過程控制。 | |||||||||||||||||
| 溫度范圍 | -25~ 200°C | |||||||||||||||||
| 加熱功率 kW | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 35 | ||||||||||
| 制冷量 kW | 20℃ | 2.5 | 3.5 | 5.5 | 7.5 | 10 | 15 | 25 | 35 | |||||||||
| -5℃ | 1.3 | 2.7 | 4.2 | 6.3 | 7.5 | 11.7 | 18.3 | 25 | ||||||||||
| -20℃ | 0.8 | 1.6 | 2.5 | 3.8 | 4.5 | 7 | 11 | 15 | ||||||||||
| 循環泵流量 m³/h | 1.2 | 1.5 | 1.8 | 2.5 | 3 | 5.5 | 9 | 12.5 | ||||||||||
| 循環泵揚程 m | 15 | 20 | 20 | 25 | 25 | 28 | 30 | 30 | ||||||||||
| 控制系統 | PLC控制器，智能PID控溫模塊，可自動精確控制和實時顯示溫度 | |||||||||||||||||
| 控溫模式 | 設備出口溫度控制/物料溫度控制 | |||||||||||||||||
| 通信協議 | 配置RS485通訊接口，Modbus RTU 協議 | |||||||||||||||||
| 外部輸入 | 外置測溫傳感器端口（標配PT100）、USB數據接口 | |||||||||||||||||
| 溫度反饋 | 設備導熱介質溫度反饋PT100 （進口溫度、出口溫度），控物料設備包含物料溫度傳感器 | |||||||||||||||||
| 溫控精度 | 介質溫度 | ±0.5℃ | ||||||||||||||||
| 物料溫度 | ±1℃ | |||||||||||||||||
| 人機界面 | 7寸觸摸屏，中文顯示，操作簡便、顯示直觀，可顯示、記錄溫度曲線和測試數據 | |||||||||||||||||
| 警報功能 | 設備運行狀態實時顯示，故障信息自動診斷，多項報警保護：電源故障、循環泵熱過載、壓縮機熱過載、制冷壓力過高、制冷壓力過低、過流、超溫、溫度模塊故障、傳感器故障等保護功能。 | |||||||||||||||||
| 循環管路 | 材質：SUS304，采用全密閉式結構設計 | |||||||||||||||||
| 制冷劑 | R404A | |||||||||||||||||
| 接口尺寸 | G1/2 | G3/4 | G3/4 | G1 | G1 | DN32 | DN32 | DN40 | ||||||||||
| 水冷型 | 型號 | 型號后綴W | ||||||||||||||||
| 流量 | 0.6m³/h | 0.9m³/h | 1.3m³/h | 1.8m³/h | 2.4m³/h | 3.5m³/h | 6m³/h | 9m³/h | ||||||||||
| 水溫 | 以上流量根據水溫25℃計算得出，冷卻水進水溫度應不高于35℃，不低于7℃，否則將影響設備正常運行。 | |||||||||||||||||
| 壓力 | 2~4.5bar | |||||||||||||||||
| 接口尺寸 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | G1 | DN32 | DN40 | ||||||||||
| 外型尺寸(水）cm | 60×45×120 | 75×55×145 | 75×55×145 | 85×55×145 | 85×55×145 | 95×70×155 | 120×85×175 | 120×85×175 | ||||||||||
| 外形尺寸 (風）cm | 75×55×145 | 75×55×145 | 85×55×145 | 95×70×155 | 95×70×155 | 120×85×175 | 145×95×185 | 180×150×205 | ||||||||||
| 外殼材質 | 冷軋板噴塑（可選配SUS304材質） | |||||||||||||||||
| 電源 | ph/v/Hz | 1/220/50 | 3/380/50 | |||||||||||||||
| 機組配電功率 | 4.5kW | 6kW | 8.5kW | 11kW | 15kW | 22kW | 35kW | 50kW | ||||||||||
| 選配一 | 可選配一托多機型，單臺設備可多路輸出，帶多路負載，每路可實現獨立控溫。 | |||||||||||||||||
| 選配二 | 防爆設計（正壓防爆型號后綴Exp，隔離防爆型號后綴Exd） | |||||||||||||||||
